PP多孔悬浮球填料通过等离子体表面处理有什么变化
文章导读：PP（聚丙烯）多孔悬浮球填料是水处理、生物反应等领域常用的功能性材料，其核心优势在于多孔结构带来的大比表面积和悬浮性，但原生 PP 材料存在表面能低、亲水性差、化学惰性强等缺陷，限制了其对微生物的附着、污染物的吸附等核心功能。
PP（聚丙烯）多孔悬浮球填料是水处理、生物反应等领域常用的功能性材料，其核心优势在于多孔结构带来的大比表面积和悬浮性，但原生 PP 材料存在表面能低、亲水性差、化学惰性强等缺陷，限制了其对微生物的附着、污染物的吸附等核心功能。通过等离子体表面处理，可在不破坏 PP 本体性能（如机械强度、耐化学性）的前提下，实现表面特性的精准调控，具体变化主要体现在以下 4 个维度：
微观粗糙化：等离子体中的高能粒子（如离子、电子、自由基）轰击 PP 表面，打破表面分子链，形成微米级甚至纳米级的沟槽、凹陷或凸起，使表面从 “平滑” 变为 “凹凸不平” 的粗糙结构。
孔道界面优化：对于球体内的多孔通道，等离子体可渗透至孔道内壁，对原本光滑的孔壁进行刻蚀，进一步增大孔道内的比表面积（通常可提升 10%-50%，具体取决于处理参数）。
这种物理形态的变化，相当于在宏观多孔结构的基础上，叠加了 “微观多孔” 的次级结构，为微生物定植、污染物吸附提供了更多物理锚定位点。
引入亲水性基团：通过选择不同的等离子体工作气体（如氧气、空气、水蒸气），可在 PP 表面生成大量极性官能团，例如：
羟基（-OH）、羧基（-COOH）：提升表面亲水性和化学反应活性；
羰基（-C=O）、醚键（-C-O-C-）：增强与极性分子的氢键作用。
可控调节官能团密度：通过调整等离子体功率、处理时间、气体氛围，可精准控制表面极性官能团的种类和数量（例如，氧气等离子体侧重生成 - OH 和 - COOH，氨气等离子体可引入氨基 - NH₂）。
这种化学组成的变化，彻底改变了 PP 表面的 “惰性” 本质，使其从 “疏水非极性” 转变为 “亲水极性”，为后续的生物相容性提升、吸附性能优化奠定化学基础。
亲水性大幅增强
原生 PP 的水接触角通常在 90° 以上（典型值 95°-105°），属于典型疏水材料，在水溶液中易团聚、不易分散，且微生物难以附着。
等离子体处理后，接触角可降至 60° 以下，甚至低至 30°-40°（亲水状态），使填料能快速均匀分散在水中，避免因疏水团聚导致的 “局部功能失效”（如局部微生物浓度过低、污染物无法接触孔道）。
表面结合力显著提高
原生 PP 表面能极低（约 30 mN/m），与其他物质（如微生物、吸附剂涂层、功能性膜层）的结合力弱，易出现 “微生物脱附”“涂层脱落” 等问题。
处理后表面能可提升至 40-60 mN/m，通过粗糙化的 “机械锚定效应” 和极性官能团的 “化学结合效应”，显著增强与微生物胞外聚合物（EPS）、极性污染物（如重金属离子、染料分子）的结合强度，减少功能层脱落或物质脱附的风险。
生物载体性能优化：
粗糙化表面和极性官能团为微生物（如硝化菌、反硝化菌）提供了更稳定的定植环境，微生物附着量可提升 20%-60%，且形成的生物膜更致密、不易脱落；同时，亲水分散性确保填料在反应器内均匀分布，避免 “死区”（无微生物区域），提高污水净化效率（如 COD 去除率、氨氮降解率可提升 10%-25%）。
吸附性能增强：
对于用于污染物吸附的 PP 悬浮球，等离子体引入的极性官能团（如 - COOH、-OH）可通过螯合、氢键等作用，增强对极性污染物（如 Cu²⁺、Cr⁶⁺等重金属离子，或偶氮染料等有机污染物）的吸附选择性和吸附容量，吸附量通常可提升 30%-80%；同时，微观粗糙化的表面进一步增大了吸附位点密度。
抗污损性能提升：
部分特定等离子体处理（如引入抗菌性官能团的氮气 / 氩气混合等离子体）可在表面形成 “抗生物污垢” 层，减少有害菌过度繁殖导致的孔道堵塞，延长填料的使用寿命（通常可从 6-12 个月延长至 12-24 个月）。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击麻豆精品国产传媒的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，麻豆精品国产传媒恭候您的来电！

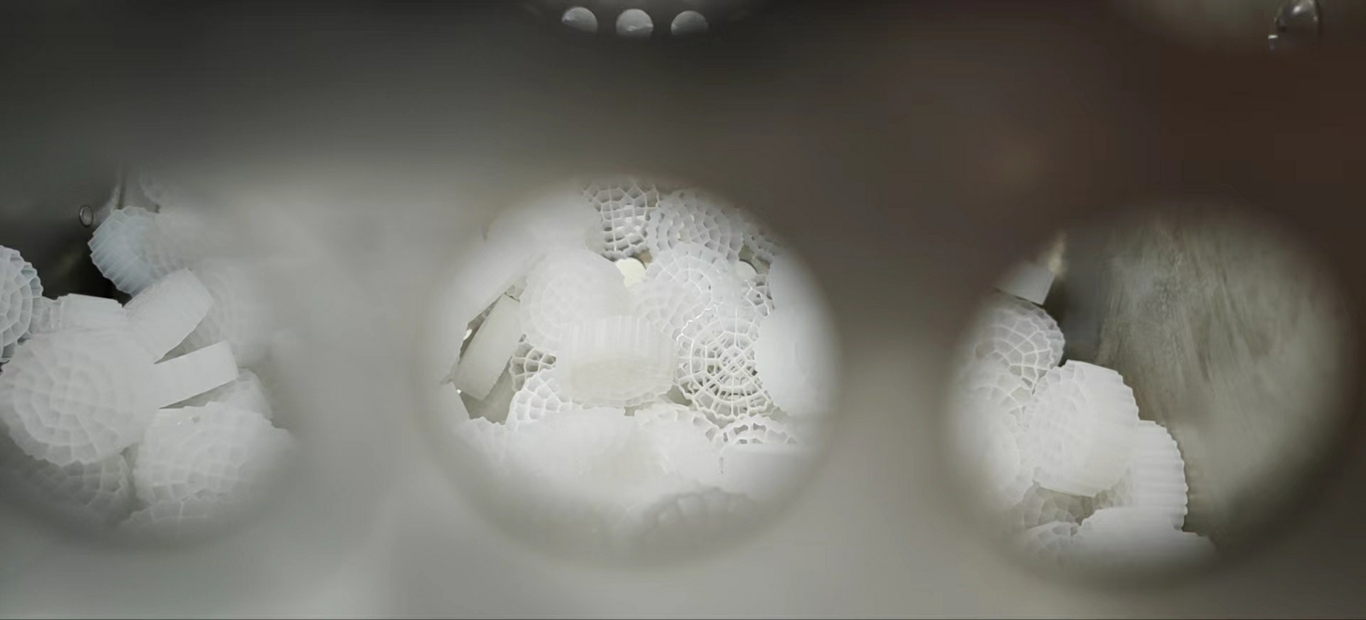

一、表面物理形态：从 “光滑惰性” 到 “粗糙多孔”
原生 PP 多孔悬浮球的表面（包括孔道内壁）相对光滑，仅依靠宏观多孔结构提供有限的附着位点。等离子体处理通过 **“物理刻蚀” 效应 ** 改变表面微观形态：微观粗糙化：等离子体中的高能粒子（如离子、电子、自由基）轰击 PP 表面，打破表面分子链，形成微米级甚至纳米级的沟槽、凹陷或凸起，使表面从 “平滑” 变为 “凹凸不平” 的粗糙结构。
孔道界面优化：对于球体内的多孔通道，等离子体可渗透至孔道内壁，对原本光滑的孔壁进行刻蚀，进一步增大孔道内的比表面积（通常可提升 10%-50%，具体取决于处理参数）。
这种物理形态的变化，相当于在宏观多孔结构的基础上，叠加了 “微观多孔” 的次级结构，为微生物定植、污染物吸附提供了更多物理锚定位点。
二、表面化学组成：从 “非极性” 到 “极性官能团富集”
PP 的分子结构为非极性的碳 - 碳（C-C）、碳 - 氢（C-H）键，表面几乎不含极性基团，导致其亲水性差、与极性物质（如水中的污染物、微生物分泌的极性胞外聚合物）的相互作用弱。等离子体处理通过 **“化学改性” 效应 ** 引入极性官能团：引入亲水性基团：通过选择不同的等离子体工作气体（如氧气、空气、水蒸气），可在 PP 表面生成大量极性官能团，例如：
羰基（-C=O）、醚键（-C-O-C-）：增强与极性分子的氢键作用。
可控调节官能团密度：通过调整等离子体功率、处理时间、气体氛围，可精准控制表面极性官能团的种类和数量（例如，氧气等离子体侧重生成 - OH 和 - COOH，氨气等离子体可引入氨基 - NH₂）。
这种化学组成的变化，彻底改变了 PP 表面的 “惰性” 本质，使其从 “疏水非极性” 转变为 “亲水极性”，为后续的生物相容性提升、吸附性能优化奠定化学基础。

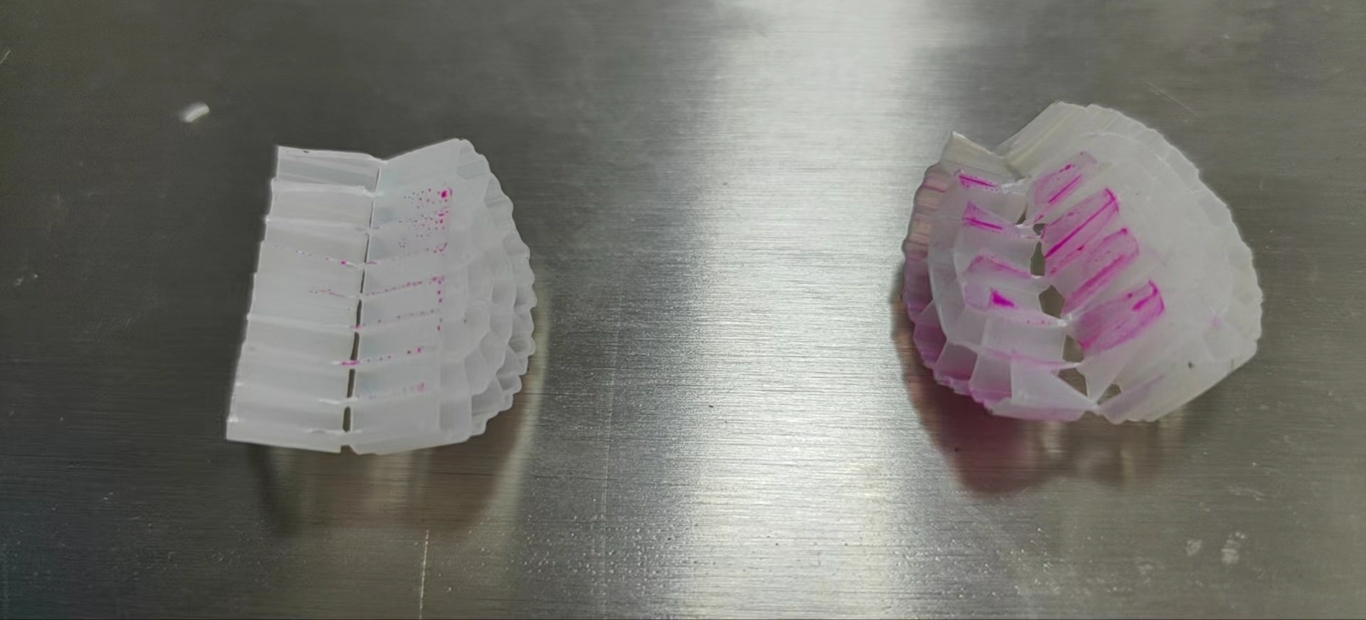

三、界面性能：亲水性、结合力显著提升
表面物理形态和化学组成的改变，直接体现在宏观界面性能的优化，这是等离子体处理最核心的 “功能性变化”：亲水性大幅增强
原生 PP 的水接触角通常在 90° 以上（典型值 95°-105°），属于典型疏水材料，在水溶液中易团聚、不易分散，且微生物难以附着。
等离子体处理后，接触角可降至 60° 以下，甚至低至 30°-40°（亲水状态），使填料能快速均匀分散在水中，避免因疏水团聚导致的 “局部功能失效”（如局部微生物浓度过低、污染物无法接触孔道）。
表面结合力显著提高
原生 PP 表面能极低（约 30 mN/m），与其他物质（如微生物、吸附剂涂层、功能性膜层）的结合力弱，易出现 “微生物脱附”“涂层脱落” 等问题。
处理后表面能可提升至 40-60 mN/m，通过粗糙化的 “机械锚定效应” 和极性官能团的 “化学结合效应”，显著增强与微生物胞外聚合物（EPS）、极性污染物（如重金属离子、染料分子）的结合强度，减少功能层脱落或物质脱附的风险。
四、核心应用性能：针对性解决原生缺陷
PP 多孔悬浮球的核心用途是水处理生物载体（如 MBR 膜生物反应器、生物滤池）和污染物吸附材料，等离子体处理带来的表面变化，最终转化为应用性能的直接提升：生物载体性能优化：
粗糙化表面和极性官能团为微生物（如硝化菌、反硝化菌）提供了更稳定的定植环境，微生物附着量可提升 20%-60%，且形成的生物膜更致密、不易脱落；同时，亲水分散性确保填料在反应器内均匀分布，避免 “死区”（无微生物区域），提高污水净化效率（如 COD 去除率、氨氮降解率可提升 10%-25%）。
吸附性能增强：
对于用于污染物吸附的 PP 悬浮球，等离子体引入的极性官能团（如 - COOH、-OH）可通过螯合、氢键等作用，增强对极性污染物（如 Cu²⁺、Cr⁶⁺等重金属离子，或偶氮染料等有机污染物）的吸附选择性和吸附容量，吸附量通常可提升 30%-80%；同时，微观粗糙化的表面进一步增大了吸附位点密度。
抗污损性能提升：
部分特定等离子体处理（如引入抗菌性官能团的氮气 / 氩气混合等离子体）可在表面形成 “抗生物污垢” 层，减少有害菌过度繁殖导致的孔道堵塞，延长填料的使用寿命（通常可从 6-12 个月延长至 12-24 个月）。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击麻豆精品国产传媒的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，麻豆精品国产传媒恭候您的来电！
苏公网安备 32058302002178号
